擁壁や護岸、建築物の基礎部分などに設けられる「ウィープホール」と、排水口への異物の流入や詰まりを防ぐ「集水フィルター」は、排水管理において欠かせない存在です。
それらの設備が適切に機能することで、雨水による土圧の上昇や排水トラブルを未然に防ぐことができます。しかし、具体的な役割や設置方法について詳しく知らないという方も多いのではないでしょうか。
今回の記事では、ウィープホールと集水フィルターの基本的な役割をはじめ、排水対策の重要性を解説し、関連製品も紹介します。
ウィープホールとは？

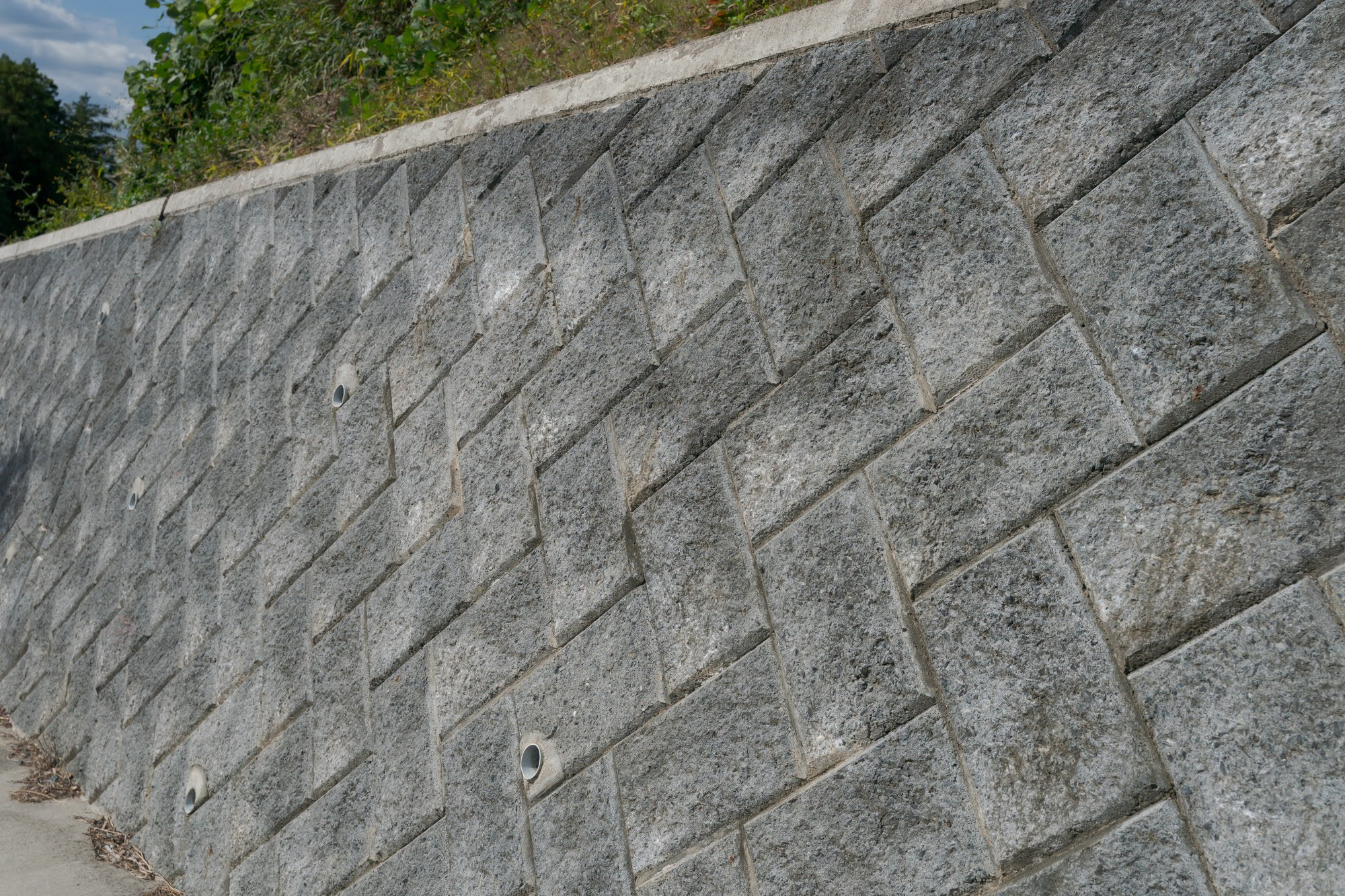

ウィープホール（Weep Hole）とは、擁壁や護岸、建築物の基礎部分などに設けられる小さな排水孔のことを指します。「Weep」には「水が滲み出る」という意味があり、その名のとおり壁の内側や背面に溜まった雨水や地下水を外部へ排出する役割を果たします。
擁壁などの構造物は、背面に雨水や地下水が浸透・蓄積することで土圧が高まり、構造物に大きな負荷がかかります。ウィープホールが設けられていることで、背面に溜まった水をスムーズに排出し、水圧による構造物へのダメージを軽減することができます。そのため、ウィープホールは、擁壁や護岸の耐久性を維持するうえで非常に重要な存在です。
なお、ウィープホールは土砂や異物が詰まることで機能が低下するリスクがあるため、定期的な点検と清掃が求められます。
集水フィルターとは？
集水フィルターとは、ウィープホールや排水管の入口部分に設置する、土砂や異物の流入を防ぎながら水だけをスムーズに通過させるためのフィルター部材のことを指します。ウィープホール単体では土砂や砂利、植物の根などの異物が孔に詰まってしまうことがあり、排水機能が低下するリスクがあります。集水フィルターを設置することで、そうした詰まりのリスクを軽減しながら排水機能を長期間にわたって維持することができます。
フィルターには透水性の高い不織布や樹脂系素材などが用いられており、土砂や細かい粒子をしっかりと捕捉しながら雨水や地下水をスムーズに通過させる構造になっています。
適切な集水フィルターを選定・設置することで、排水設備全体のメンテナンス頻度を抑えながら安定した排水機能を維持することができます。
ウィープホールの定期的な点検と合わせてフィルターの目詰まり状況を確認し、必要に応じて交換することが長期的な排水対策において重要なポイントになります。
排水対策の重要性
擁壁や護岸、建築物の基礎部分における適切な排水対策は、構造物の安全性と耐久性を維持するうえで重要です。
近年では、宅地造成擁壁の崩壊事例が報じられる中で、排水対策の重要性が改めて注目されています。従来は開水路での使用が中心でしたが、現在では宅造擁壁の裏面排水や調整池、河川護岸などにおいてもウィープホールの活用が広がっており、構造物の浮上や崩壊を防ぐ手段として期待されています。
排水対策を怠ると、以下のようなリスクが生じる可能性があります。
構造物の損傷・崩壊リスク
ウィープホールや排水設備が適切に機能していない場合、擁壁や護岸の背面に雨水や地下水が蓄積し続けます。水圧や土圧が高まることで構造物に過大な負荷がかかり、ひび割れや変形、最悪の場合には崩壊につながるリスクがあります。特に大雨や集中豪雨の際には短時間で水圧が上昇するため、排水機能の低下が深刻な事態を招くケースもあります。
地盤の軟弱化・地すべりのリスク
排水が適切に行われないと、構造物の背面や周辺の地盤に水分が過剰に蓄積されます。地盤が水を含んで軟弱化することで地すべりや沈下が発生するリスクが高まり、周辺の建物や道路にも影響を及ぼす可能性があります。
修繕・復旧コストの増大
排水対策を怠った結果として構造物の損傷や地盤の問題が発生した場合、修繕や復旧にかかるコストは事前の対策費用をはるかに上回るケースがほとんどです。日頃からの適切な排水管理と定期的なメンテナンスが、長期的なコスト削減にもつながります。
パットフィルター・TMフィルターの特徴
ウィープホールや擁壁の排水対策に活用できる関連製品として、パットフィルターとTMフィルターを紹介します。
パットフィルター

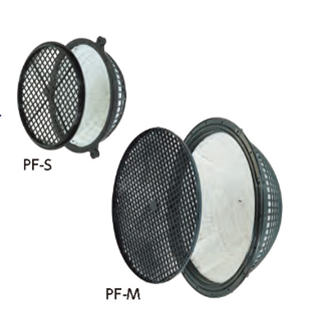

パットフィルター（PF-S／PF-M）は、擁壁や用水路の裏面排水を効率よく行うために開発された集水フィルターです。擁壁や用水路の保全は裏面排水の良し悪しに大きく左右されるという考えのもと、簡単な施工で確実な集排水効果を発揮することを目的に設計されています。
PF-S（φ180）とPF-M（φ300）の2サイズがあり、設置場所や用途に合わせて選択することができます。水抜き孔からの排水効果を増大させるとともに、背面土砂の流出を防ぎ目詰まりが起きにくい構造が特徴です。
また、施工が容易な点も大きなメリットといえます。
パットフィルターの詳細はこちら
TMフィルター
TMフィルター（TMF-50／TMF-75）は、パットフィルターと同様に擁壁裏面の排水対策を目的とした集水フィルターです。擁壁裏面を石・礫で全面裏込めする場合のほか、ブロック積・石積擁壁への使用に特に適しています。
立体構造を採用しているため集水面積が大きくて目詰まりしにくく、安定した排水機能を長期間維持できる点が大きな特徴です。施工方法はウィープホールに差し込むだけのシンプルな設計で、施工の手間を大幅に省くことができます。
また、既存の擁壁にウィープホールを後付けする際にも有効に活用できるため、新築・改修を問わず幅広いシーンで対応可能な製品です。
TMフィルターの詳細はこちら
ウィープホール・集水フィルターを活用する際には
ウィープホールは擁壁や護岸の背面に溜まった水を排出する重要な排水孔であり、集水フィルターはその機能を長期間維持するための欠かせない部材です。排水対策を怠ると構造物の損傷や地盤の軟弱化など深刻なリスクにつながるため、適切な設備の設置と定期的なメンテナンスが重要です。
パットフィルターやTMフィルターなどの集水フィルター製品を活用することで、詰まりのリスクを軽減しながら安定した排水機能を維持することができます。導入をお考えの方はぜひお気軽にお問い合わせください。
