分流除塵器 ぶんりゅう II 型

竪樋150A まで
小口径から大口径までのほとんどすべての縦樋に適合、中・大規模の雨水利用向け

特徴

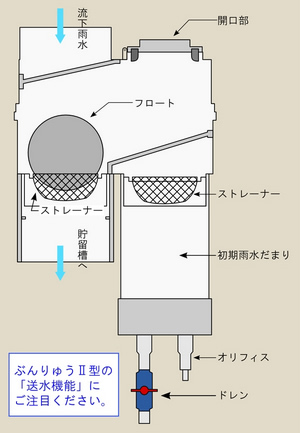

落葉・虫・小石などはストレーナーで捕捉し、初期雨水に含まれる大気汚染物質や塵埃の大部分は初期雨水だまりに導かれます。

自然の水圧による送水機能を持っており、これにより地上設置型タンクは任意の場所に置けるようになりました。

この管理ボックスを地上の低い所に置くことができるので、メンテナンスが容易です。

管口浄化フィルターの併用で、さらに高度な浄化が可能になります。

本器は屋外仕様です。

ぶんりゅうⅡ型の送水機能

ぶんりゅう Ⅱ 型の完成によって、地上設置型タンクの使用範囲が大きく広がりました。
ぶんりゅう Ⅱ 型が持つ、下記の2つの機能にご注目ください。

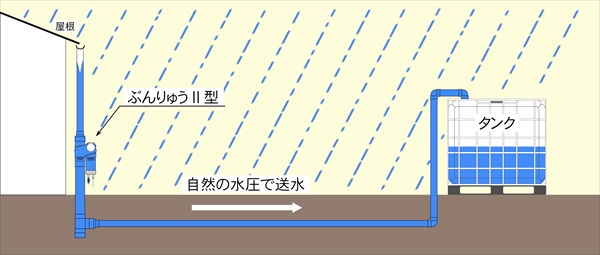

機能1

建物から離れたタンクに貯水できます。
ぶんりゅう Ⅱ 型の完成によって邪魔にならない場所に、大きなタンクを置いて、貯水することが可能になりました。

ぶんりゅうⅡ型の送水機能

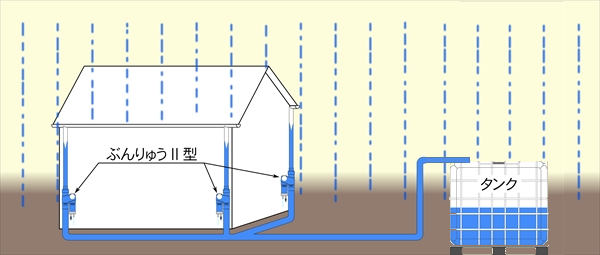

機能2

屋根や屋上の全面から集水することが出来ます。
ぶんりゅう Ⅱ型は、まさに雨水本格利用の必需品です。

ぶんりゅうⅡ型の送水機能

組合せ設置例

Thumbnail 1

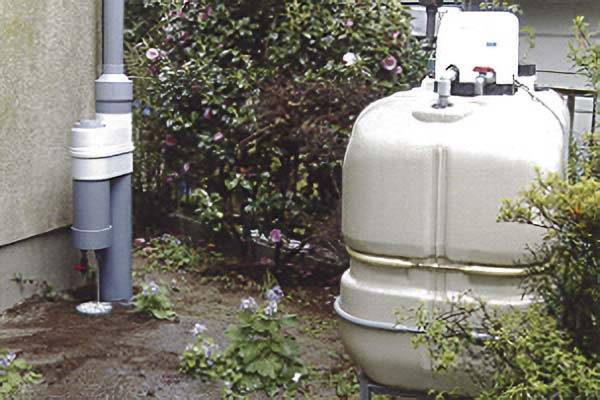

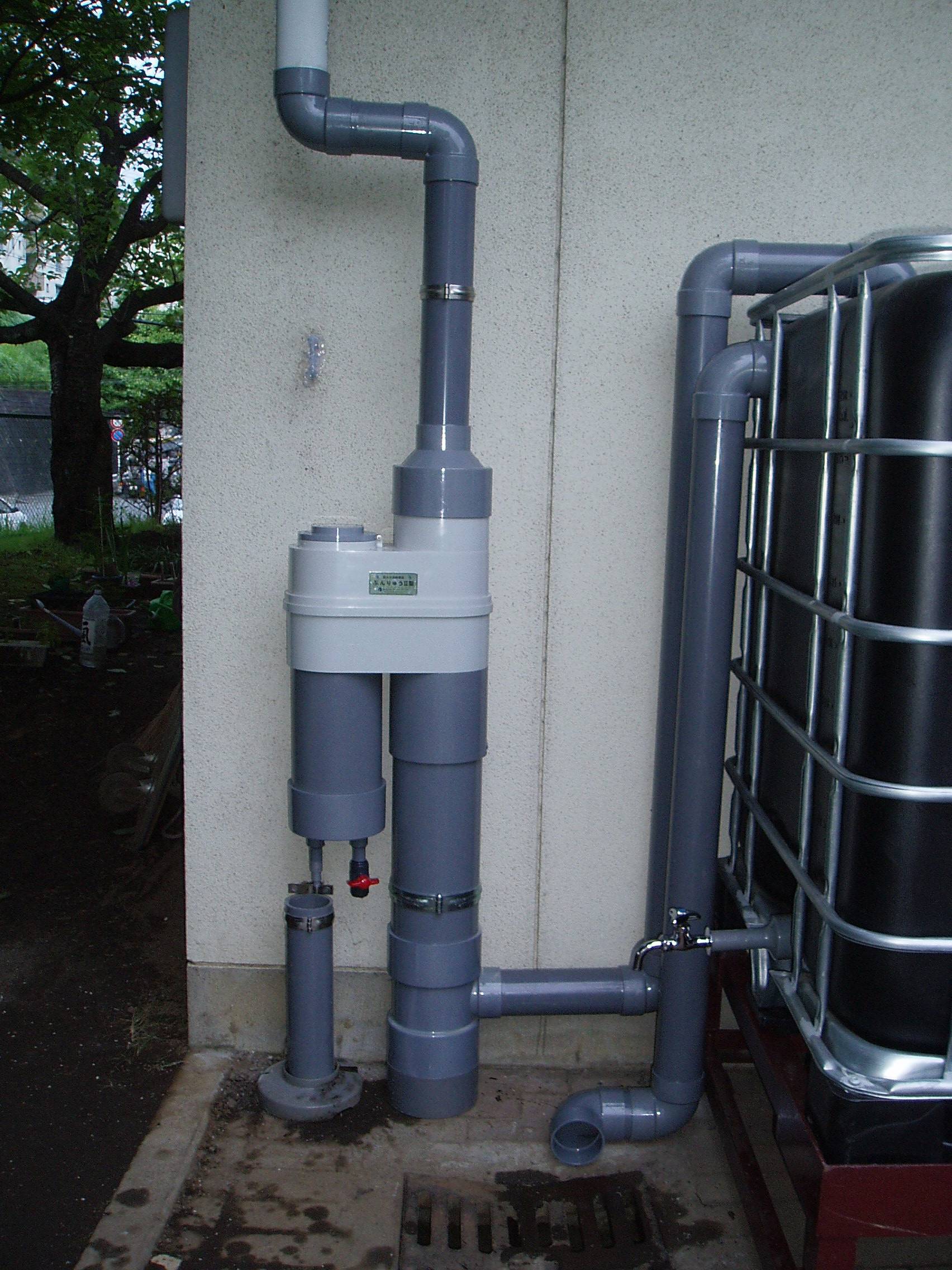

ぶんりゅうⅡ型と地上設置型雨水タンク
の組合せ設置例

Thumbnail 2

地下貯留槽用地下直結型の設置例

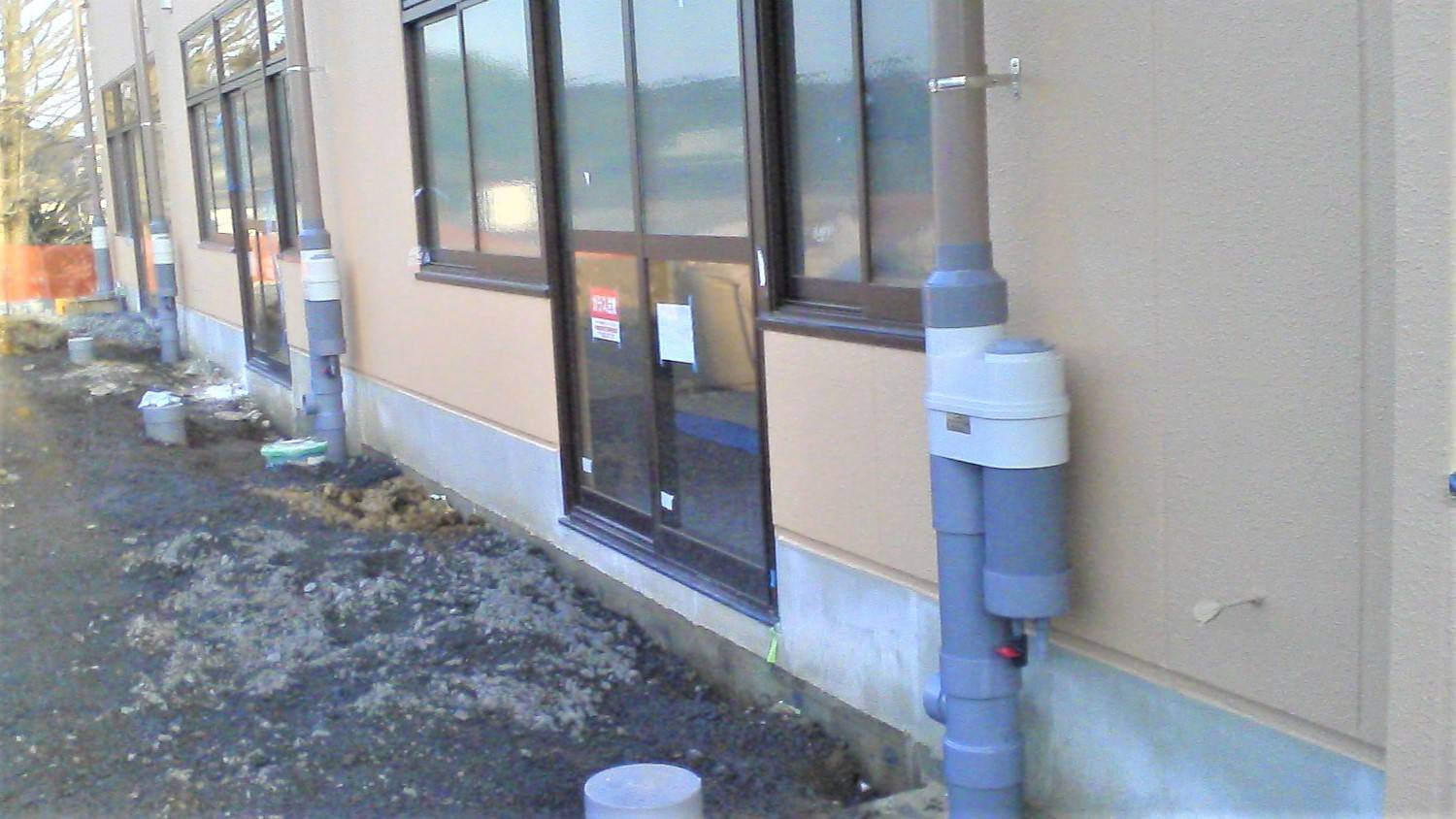

1649405f0dc2b6_IMGQONFHEJPKL

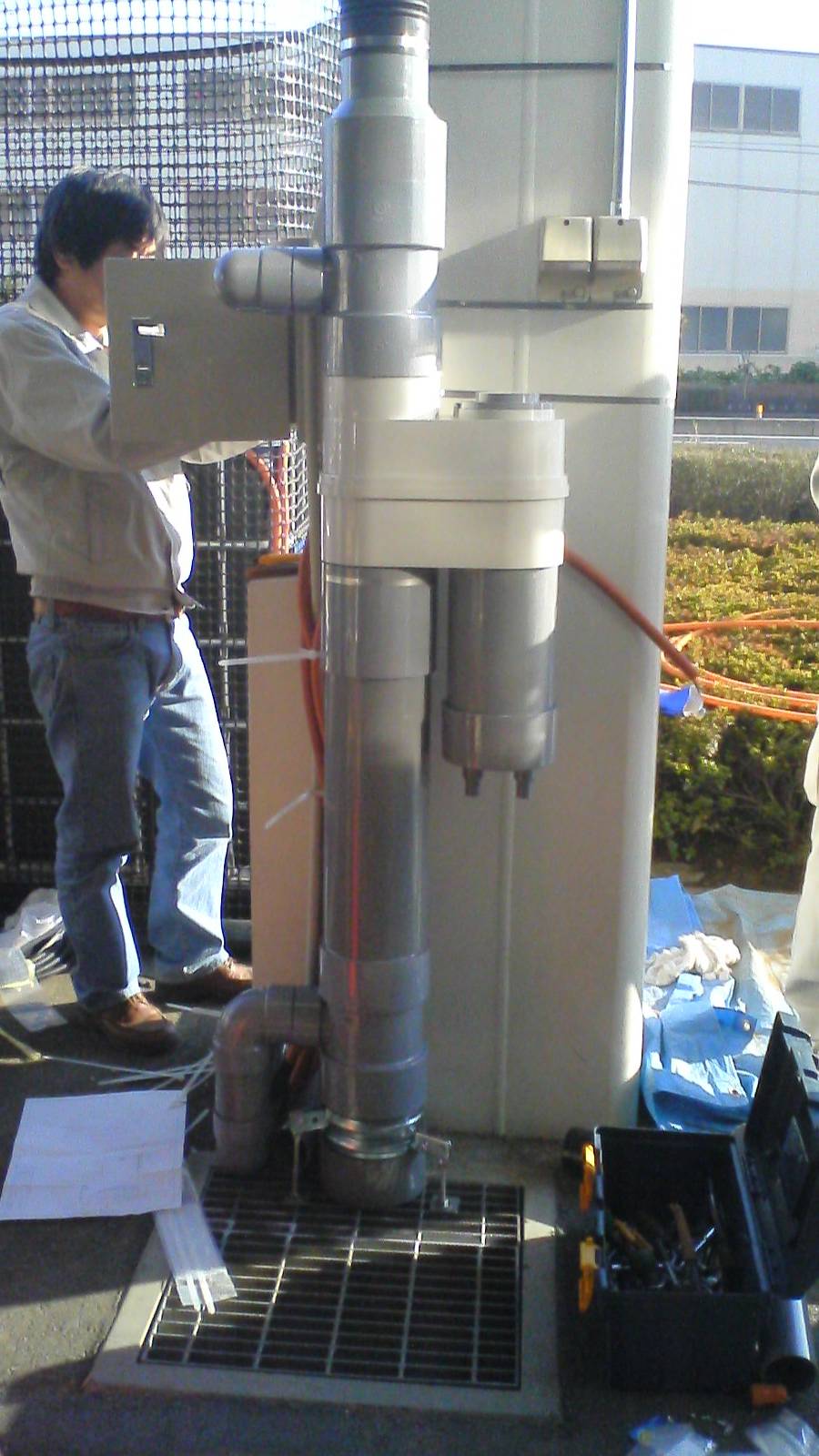

1649405f0dbe67_MHFNEQLJKIOPG

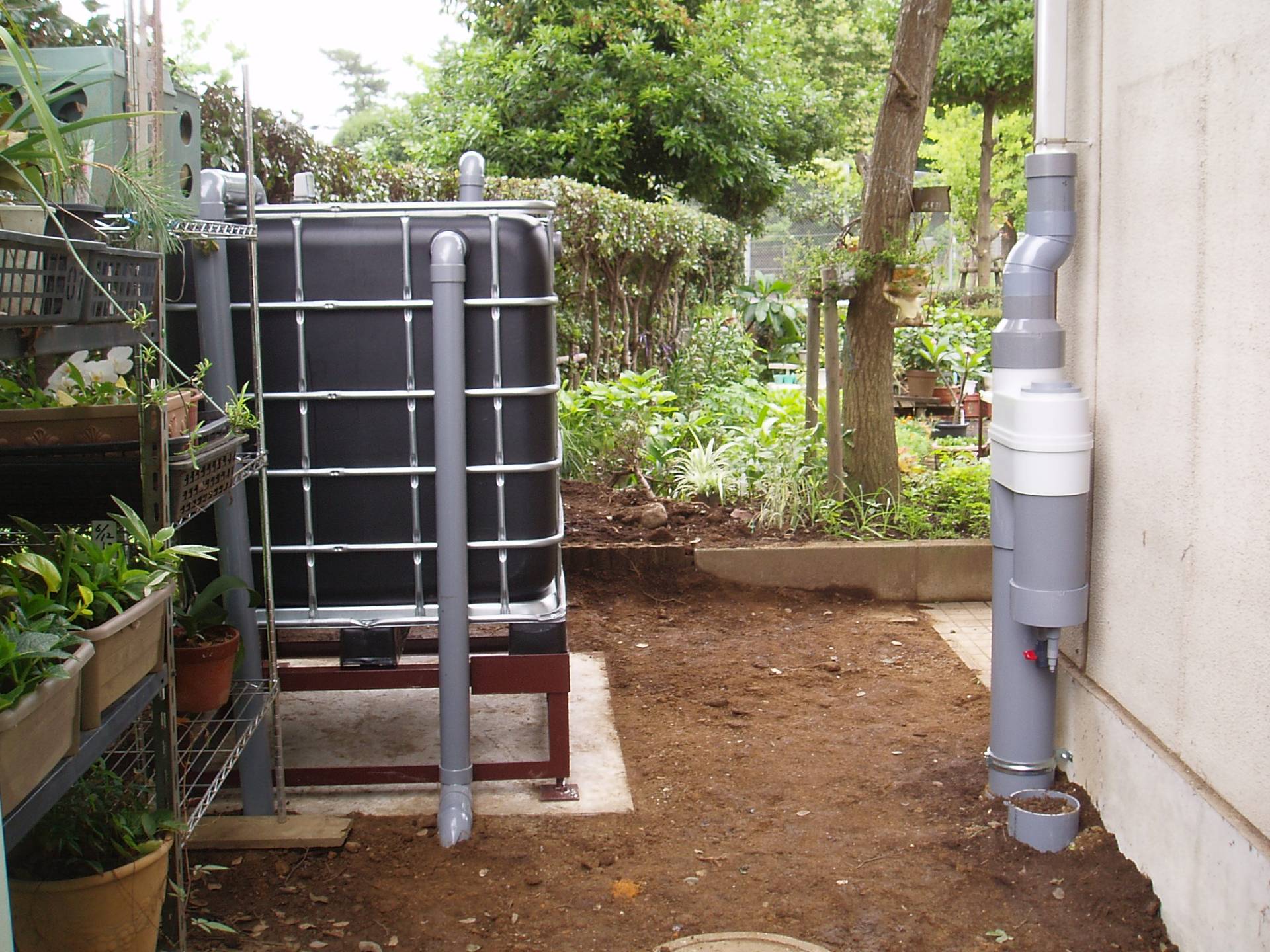

1649405f0e0e3c_QPJLFMOHKINEG
1649405f10a0c4_KMHNLPOIJGFEQ
previous arrow
next arrow
Thumbnail 1
Thumbnail 2
1649405f0dc2b6_IMGQONFHEJPKL
1649405f0dbe67_MHFNEQLJKIOPG
1649405f0e0e3c_QPJLFMOHKINEG
1649405f10a0c4_KMHNLPOIJGFEQ
previous arrow
next arrow

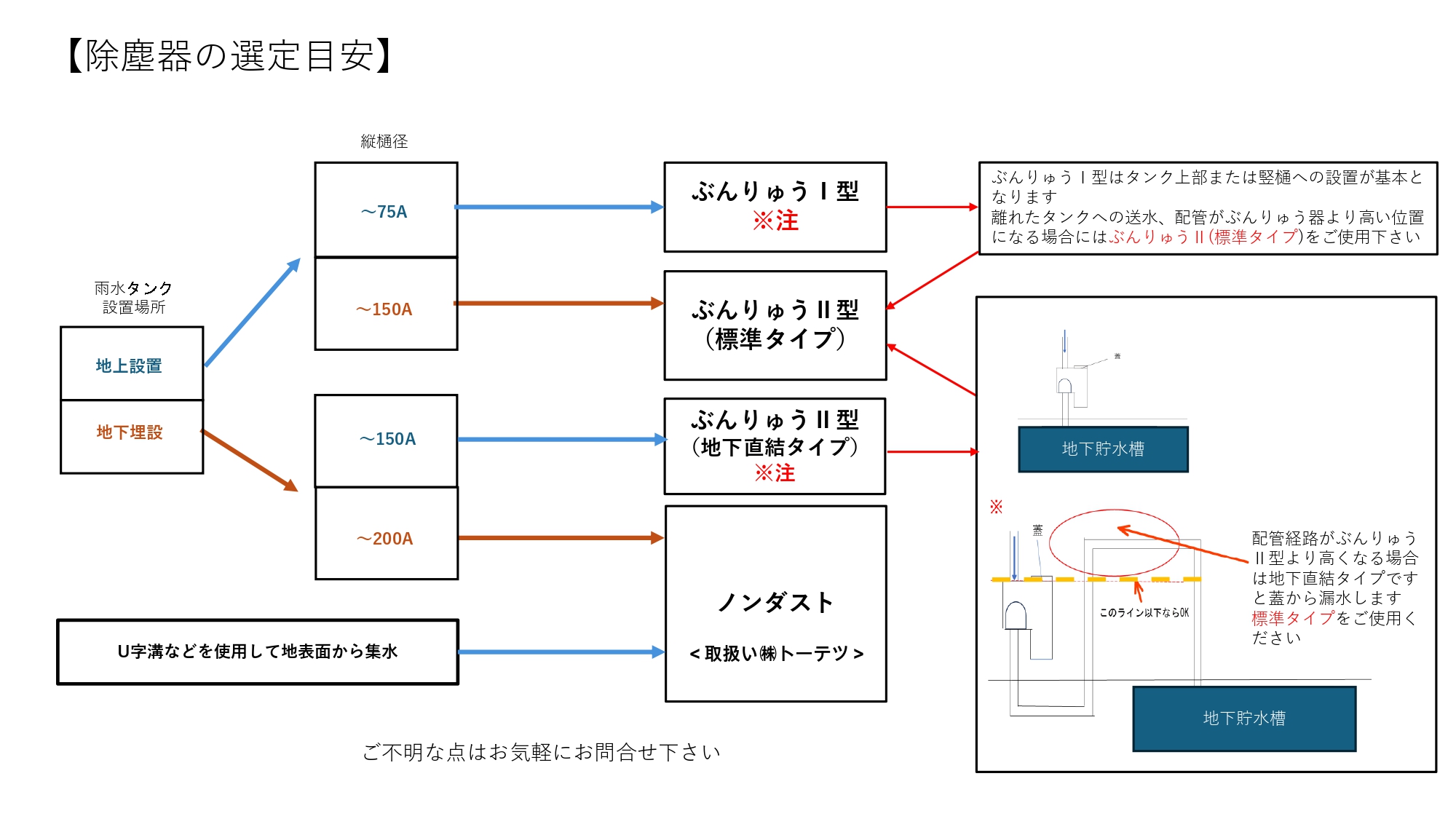

除塵器の選定目安

雨水貯留・利用において最も重要なのがこの取水と同時に行う、初期浄化の技術です。

トーテツはこの初期浄化のための装置として、雨水分流除塵器「ぶんりゅう I 型」、「ぶんりゅう Ⅱ型」、管口浄化フィルター、ノンダスト(除塵管理桝)を完成しましたが、これらの使用によってゴミ・塵埃の99%以上、100μ(0.1㎜)以上のほとんどすべての汚染物質を除去することが可能になりました。

除塵器の選定目安
